SUSPENSIÒN

El sistema de suspensión del vehículo es el encargado de mantener las ruedas en contacto con el suelo, absorbiendo las vibraciones, y movimiento provocados por las ruedas en el desplazamiento de vehículo, para que estos golpes no sean transmitidos al bastidor.

Bastidor:

Todos los elementos de un automóvil, como el motor y todo sus sistema de transmisión han de ir montados sobre un armzón rígido. Es facil deducir que necesitamos una estructura sólida para soportar estos órganos. La estructura que va a conseguir esa robustez se llama bastidor y está formado por dos fuertes largeros (L) y varios travesaños (T), que aseguran su rigidez

Hoy en día en la fabricación de turismos se emplea el sistema de autobastidor, llamado también carrocería autoportante o monocasco, en el cual la carrocería y el bastidor forman un solo conjunto

Los elementos de la suspensión, se complementan con los de la amortiguación que, al contrario de lo que piensa mucha gente, no es lo mismo.

Ballestas:

Es un tipo de muelle compuesto por una serie de láminas de acero, superpuestas, de longitud decreciente. Acutalme, se usa en camiones y sutomóviles pesados. La hoja más larga se llama maestra y enre las hojas se intercala na lámina de cinc para mejorar su flexibilidad

Muelles:

Están formados por un alambre de acero enrollado en forma de espiral, tienen la función de absorber los golpes que recibe la rueda

Barra de torsión:

Es de un acero especial para muelles, de sección redonda o cuadrangular y cuyos extremos se hallan fijados, uno, en un punto rígido y el otro en un punto móvil, donde se halla la rueda. En las oscilaciones de la carretera la rueda debe vencer el esfuerzo de torsión de la barra.

Barra estabilizadora:

Es una barra de hierro, que suele colocarse en la suspensión trasera, su misión es impedir que el muelle de un lado se comprima excesivamente mientras que por el otro se distiende.

Amortiguadores:

Tienen como misión absorber el exceso de fuerza del rebote del vehículo, es decir, eliminando los efectos oscilatorios de los muelles. Pueden ser de fricción o hidráulicos y estos últimos se dividen en giratorios, de pistón y telescópicos, éstos son los más usados. Tanto un sistema como el otro permiten que las oscilaciones producidas por las irregularidades de la marcha sean más elásticas. Para controlar el número y la aplitud de estas, se incorporan a la suspensión los amotiguadores.

Los primeros son poco empleados y constan de dos brazos sujetos, una ol bastidor y otro al eje o rueda correspondiente. Los brazos se unen entre si con unos discos de amianto o fibra que al oscilar ofrecen resistencia a las ballestas o muelles

Los hidráulicos se unen igualmente por un extremo al bastidor y por el otro al eje o rueda y están formados por dos cilindros excéntricos, dentro de los cuales se desplaza un vástago por el efecto de las oscilaciones a las que ofrece resistencia

 Particularidades:

Estamos considerando las ruedas unidas por el correspondiente eje, esto es, por un eje rígido, pero esto repercute en la suspensión haciéndola poco eficaz, uq que al salvar una rueda un obstáculo, repercute en la opuesta.

Esto se evita con el sistema de suspensión por ruedas independientes.

En la barra de torsión, cuando una rueda pisa una irregularidad del terreno, la barra tiende a retorcerse ofreciendo resistencia

Basado en el sistema de barra de torsión, se emplea la llamada barra estabilizadora, que sirve para controlar y corregir la tendenca que tiene la carroceria a inclinarse al tomar una curva.

CARBURACIÒN

El combustible que ha de servir para mover el vehículo se encuentra almacenado en un tanque o depósito, en algún lugar oculto del automóvil y ha de ir cerrado con un tapón provisto de un orificio para permitir el paso del aire y de los gases que allí se puedan formar, bien sea por el continuo movimiento del vehículo o por un calor excesivo.

El sistema de alimentación tiene por objeto extraer el combustible del depósito y conducirlo a los cilindros en las mejores condiciones, para que la combustión se realice correctamente. Este sistema depende del tipo de motor, pero tanto los motores de gasolina como los de gasoil deben ir provistos de una bomba que extrae el combustible del depósito y lo empuja hacia el resto del sistema de alimentación: "Bomba de alimentación".

Sistema empleado:

Se emplean distintos sistemas de entrada de carburante en el cilindro.

• Para diésel: Bomba inyectora.
• Para gas-olina: Carburador o inyector.

Bomba de alimentación:

El tipo más empleado es el de membrana (figura 1), cuyo funcionamiento es el siguiente:

Una excéntrica del árbol de levas acciona la palanca número 1, que mueve la membrana número 2, aspirando combustible por efecto de las válvulas 3 y 4, que son de efecto contrario. Cuando la leva no acciona la palanca, ésta vuelve a su sitio por el resorte número 5, impulsando la membrana y con ella el carburante que sale hacia los cilindros por el número 4.

La membrana está constituida por un tejido de caucho sintético o de plástico. Si la membrana se rompe o se estropea producirá fallos en el sistema de alimentación, lo que impedirá que el combustible llegue normalmente a los cilindros. Dicha membrana es accionada por un sistema mecánico, pero existe igualmente un sistema eléctrico para hacerla mover y aspirar. Suele haber colocados, entre estos sistemas, varios filtros que purifican el combustible de las impurezas que le acompañan.

El carburador:

Es el elemento que va a preparar la mezcla de gasolina y aire en un proporción adecuada (10.000 litros de aire por uno de gasolina) que entrará en los cilindros. Una de las propiedades que ha de tener este elemento, es la de proporcionar una cantidad de mezcla en cada momento, de acuerdo con las necesidades del motor. Esto es, cuando el vehículo necesita más potencia, el carburador debe aportar la cantidad de mezcla suficiente para poder desarrollar esa potencia.

Cuando la proporción de gasolina es mayor a la citada anteriormente, decimos que la mezcla es "rica" y por el contrario, cuando baja la proporción de gasolina, la mezcla es "pobre". Los carburadores pueden y de hecho varían según las marcas de los automóviles, pero en todos encontraremos tres elementos eseciales, que son:

• LA CUBA.
• EL SURTIDOR.
• EL DIFUSOR.

La cuba

El carburador dispone de un pequeño depósito llamo cuba (figura 2) que sirve para mantener constante el nivel de gasolina en el carburador, la cual es a su vez alimentada por la bomba de alimentación, que hemos visto. Este nivel constante se mantiene gracias a un flotador con aguja que abre o cierra el conducto de comunicación, y en este caso, de alimentación entre la cuba y el depósito de gasolina.

El surtidor

La gasolina pasa de la cuba a un cubito estrecho y alargado llamado sustidor que comúnmente se le conoce con el nombre de "gicler". El surtidor pone en comunicación la cuba (figura 2) con el conducto de aire, donde se efectúa la mezcla de aire y gasolina (mezcla carburada).

El difusor

Es un estrechamiento del tubo por el que pasa el aire para efectuar la mezcla. Este estrechamiento se llama difusor o venturi. El difusor no es más que una aplicación del llamado "efecto venturi", que se fundamenta en el principio de que "toda corriente de aire que pasa rozando un orificio provoca una succión" (figura 2).

La cantidad de gasolina que pasa con el fin de lograr una óptima proporción (1:10.000) , la regulan, como hemos visto, el calibrador o gicler, o el difusor o venturi. Por su parte, el colector de admisión, que es por donde entra el aire del exterior a través de un filtro en el que quedan las impurezas y el polvo, a la altura del difusor, se estrecha para activar el paso del aire y absorber del difusor la gasolina, llegando ya mezclada a los cilindros. La corriente que existe en el colector, la provocan los pistones en el cilindro durante el tiempo de admisión, que succionan el aire.

Una válvula de mariposa sirve para regular la cantidad de mezcla, ésta es a su vez accionada por el conductor cuando pisa el pedal del acelerador, se sitúa a la salida del carburador, permitiendo el paso de más o menos mezcla. (figura 2).

FIGURA 2

Los filtros empleados para eliminar las impurezas del aire pueden ser secos de papel o en baño de aceite.

Funcionamiento del carburador:

Cuando el conductor no acciona el acelerador, la válvula de mariposa se encuentra cerrada y sólo permite que pase una pequeña cantidad de aire, que absorbe la suficiente gasolina por el llamado surtidor de baja o ralentí, para que el motor no se pare sin acelerar. El surtidor de ralentí puede regularse mediante unos tornillos, que permiten aumentar o disminuir la proporción de gasolina o de aire.

Cuando el conductor pisa el acelerador, la válvula de mariposa se abre, permitiendo mayor caudal de aire, lo que hace que la succión producida en el difusor de una mayor riqueza de mezcla, con lo que el motor aumenta de revoluciones.

Al dejar de acelerar, la mariposa se cierra e interrumpe la corriente de aire, con lo que anula el funcionamiento del difusor. El motor no se para porque, como hemos visto, en ese momento entra en funcionamiento el surtidor de ralentí. Si en un momento determinado de la marcha queremos más fuerza, el carburador dispone de un llamado pozo de compensación (surtidor de compensación), situado después del calibrador de alta, que dispone de un remanente de gasolina y en él es donde se alimenta el sistema de ralentí. Si se pisa el acelerador, el calibrador de alta dificulta el paso inmediato de la gasolina que se necesita para esa aceleración inmediata, por lo que se sirve del remanente en el pozo compensador, al dejar de acelerar, el poza recobra su nivel.

Bomba de aceleración:

Para poder enriquecer momentáneamente la mezcla para obtener un aumento instantáneo de fuerza, casi todos los carburadores actuales poseen una bomba llamada desaceleración.

Suelen ser de pistón, de forma que a partir de cierto punto de apertura de la válvula de mariposa, éste presiona y envía la gasolina al colector a enriquecer la mezcla realizada por el difusor.

Constan de dos válvulas que sólo permiten el paso de gasolina en dirección al colector, una para llenado de la bomba y otra para enviarla al colector.

Economizador:

Algunos motores incorporan al carburador un elemento más, llamado economizador, que bien aumentando la proporción de aire o disminuyendo la gasolina, consigue un ahorro de combustible a medida que el motor está más acelerado.

Basa su funcionamiento en que el tapar el pozo compensador con una válvula de membrana, la cual permanece cerrada por la acción de un resorte situado en una cámara que comunica con el colector de admisión, y al acelerar y activar la succión en el colector, ésta hace un vacío en la cámara, que vence el resorte y permite una entrada de aire mayor en el pozo, con lo que se empobrece la mezcla, que sale por el compensador.

Cuando el motor marcha a velocidad normal, por C y S (figura 4), sale la gasolina pulverizada, que se mezcla con el aire, al acelerar y aspirar con más fuerza los cilindros, la succión es tan grande que se podría agotar la cantidad de gasolina que hay en el depósito, llamo puozo, de manera que por el surtidor "S" sigue saliendo gasolina, pero por el surtidor "C" sale casi sólo aire, por lo que la mezcla es más pobre, consiguiéndose así menor consumo de gasolina a medida que el motor va más acelerado, y al volver a la marcha normal el pozo se vuelve a llenar de gasolina.

Arranque en frío: Estarter y estrangulador

Cuando se arranca el motor por primera vez en los días fríos, la gasolina se condensa en las frías paredes del cilindro de modo que la mezcla que llega a los cilindros es demasiado pobre, por lo que el arranque se dificulta. Es necesario disponer de un sistema que enriquezca la mezcla y para ello disponemos del estrangulador o del "starter".

El starter es un pequeño carburador especial que en frío produce una mezcla apropiada para el arranque, mientras no recupere la temperatura adecuada el motor.

El estrangulador es una válvula de mariposa que se acciona desde el tablero y que hace que el paso del aire esté obstruido, don lo que se enrique la mezcla.

Existen estranguladores automáticos, que consisten en un termostato que, con el motor en frío, mantiene cerrada la mariposa, que en el sistema normal se acciona desde el tablero. A medida que el motor se calienta, va abriendo la válvula mariposa.

El sistema de estrangulador tiene el riesgo de que se pueda inundar el motor.

SISTEMAS DE AYUDA DE ARRANQUE PARA MOTORES DIESEL

Los motores Diesel cuando están fríos presentan dificultad de arranque o combustión ya que las perdidas por fugas y de calor al comprimir la mezcla de aire-combustible, disminuyen la presión y la temperatura al final de la compresión. Bajo estas circunstancias es especialmente importante la aplicación de sistemas de ayuda de arranque. En comparación con la gasolina, el combustible Diesel tiene una elevada tendencia a la inflamación. Es por ello por lo que los motores Diesel de inyección Directa (DI) arrancan espontaneamente en caso de arranque por encima de 0 ºC. La temperatura de autoencendido del gas-oil de 250 ºC es alcanzada durante el arranque con el régimen de revoluciones que proporciona el motor de arranque al motor de termico. Los motores de inyección directa (DI), necesitan a temperaturas inferiores a 0ºC un sistema de ayuda al arranque, mientras que los motores de inyección indirecta (IDI) o camara de turbulencia necesitan un sistema de ayuda al arranque para cualquier temperatura.

Los motores de antecámara y de cámara auxiliar de turbulencia (inyección indirecta), tienen en la cámara de combustión auxiliar una bujía de espiga incandescente (GSK) (tambien llamados "calentadores") como "punto caliente". En motores pequeños de inyección directa, este punto caliente se encuentra en la periferia de la cámara de combustión. Los motores grandes de inyección para vehículos industriales trabajan alternativamente con precalentamiento del aire en el tubo de admisión (precalentamiento del aire de admisión) o con combustible especial con alta facilidad para el encendido (Starpilot), que se inyecta en el aire de admisión. Actualmente se emplean casi exclusivamente sistemas con bujías de espiga incandescente.

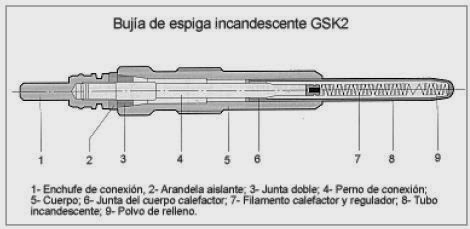

• Bujía de espiga incandescente

La espiga de la bujía esta montada a presión de forma fija y estanca a los gases de escape en un cuerpo de la bujía, y consta de un tubo metálico resistente a los gases calientes y a la corrosión, que lleva en su interior un filamento incandescente rodeado de polvo compactado de óxido de magnesio. Este filamento incandescente consta de dos resistencias conectadas en serie: el filamento calefactor dispuesto en la punta del tubo incandescente, y el filamento regulador. Mientras que el filamento calefactor presenta una resistencia casi independiente a la temperatura, el filamento regulador tiene un coeficiente positivo de temperatura (PTC).

Su resistencia aumenta en las bujías de espiga incandescente de nueva generación (GSK2), al aumentar la temperatura con mayor intensidad todavía que en las bujías de espiga incandescente convencionales (tipo S-RSK). Las bujías GSK2 recientes se

caracterizan por alcanzar con mayor rapidez la temperatura necesaria para el encendido (850 ºC en 4 seg.) y por una temperatura de inercia mas baja; la temperatura de la bujía se limita así a valores no críticos para si misma. En consecuencia, la bujía de espiga incandescente puede continuar funcionando hasta tres minutos después del arranque. Esta incandescencia posterior al arranque da lugar a una fase de aceleración y calentamiento mejoradas con una reducción importante de emisiones y gases de escape así como reducción del ruido característico en frío de los motores Diesel.

• Bujía de precalentamiento

Esta bujía calienta el aire de admisión mediante la combustión de combustible. Normalmente, la bomba de alimentación de combustible del sistema de inyección, conduce el combustible del sistema de inyección, conduce el combustible a través de una electroválvula a la bujía de precalentamiento. En la boquilla de conexión de la bujía de precalentamiento se encuentra un filtro y un dispositivo dosificador. Este dispositivo dosificador deja pasar un caudal de combustible adaptado correspondiente al motor, que se evapora en un tubo vaporizador dispuesto alrededor de la espiga incandescente y que se mezcla entonces con el aire aspirado. La mezcla se inflama en la parte delantera de la bujía de precalentamiento, al entrar en contacto con la espiga incandescente caliente a mas de 1000 ºC.

• Unidad de control de tiempo de incandescencia (GZS)

Dispone, para la activación de las bujías de espiga incandescente, de un relé de potencia, así como de

bloques de conmutación electrónica. Estos bloques controlan por ejemplo los tiempos de activación de

las bujías de espiga incandescencte, o bien realizan

funciones de seguridad y de supervisión. Con la

ayuda de sus funciones de diagnostico, las unidades

de control del tiempo de incandescencia todavía mas

perfeccionadas, reconocen también el fallo de bujías

incandescentes aisladas, comunicandolo entonces al

conducto. Las entradas de control hacia la unidad de

control de tiempo de incandescencia están

construidas como un conector múltiple, y la vía de

corriente hacia las bujías de espiga incandescente se

conduce mediante pernos roscados o conectores

apropiados, con el fin de impedir caídas de tensión no deseadas.

Funcionamiento

El proceso de preincandescencia y de arranque se

realizada con el interruptor de arranque. Con la posición de la llave "encendido conectado" comienza el proceso de preincandescencia. Al apagarse la

lampara de control de incandescencia, las bujías de espiga incandescente están suficientemente calientes

para poder iniciar el proceso de arranque. En la fase de arranque las góticas de combustible inyectadas se

evaporan, se inflaman en el aire caliente comprimido, y el calor producido origina el proceso de combustión.

La incandescencia después que el motor ha arrancado contribuye a un funcionamiento de aceleración y de ralentí sin fallos y con poca formación de humo y una disminución del ruido característico del motor en frió. Si no se arranca, una desconexión de seguridad de la bujía de espiga incandescente, impide que se descargue la batería.

En caso de acoplamiento de la unidad de control de tiempo de incandescencia a la unidad de control del sistema EDC (Electronic Diesel Control), pueden aprovecharse las informaciones existentes allí, para optimizar la activación de la bujía de espiga en los diversos estados de servicio.

REGULACIÒN ELECTRONICA DIESEL (EDC)

La disminución del consumo de combustible combinado con el aumento de simultáneo de potencia o del par motor, determina el desarrollo actual en el sector de la técnica Diesel. Esto ha traído en los últimos años una creciente aplicación de motores diesel de inyección directa (DI), en los cuales se han aumentado de forma considerable las presiones de inyección en comparación con los procedimientos de cámara auxiliar de turbulencia o de precamara. De esta forma se consigue una formación de mezcla mejorada y una combustión mas completa.

Debido a la formación de mezcla mejorada y a la ausencia de perdidas de descarga entre la precamara y la cámara de combustión principal, el consumo de combustible se reduce hasta un 10.... 15% respecto a los motores de inyección indirecta (IDI) o precamara.

Relación general del sistema

La regulación electrónica Diesel EDC (Electronic Diesel Control) a diferencia de los motores equipados con bombas convencionales de inyección (bombas en linea y bombas rotativas), el conductor no tiene ninguna influencia directa sobre el caudal de combustible inyectado (ejemplo: a través del pedal acelerador y un cable de tracción). El caudal de inyección se determina por el contrario a través de diversas magnitudes (ejemplo: estado de servicio, deseo del conductor, emisiones contaminantes, etc.). Esto requiere un extenso concepto de seguridad que reconoce averías que se producen y que aplica las correspondientes medidas conforme a la gravedad de una avería (ejemplo: limitación del par motor o marcha de emergencia en el margen del régimen de ralentí). La regulación electrónica diesel permite también un intercambio de datos con otros sistemas electrónicos (ejemplo: sistema de tracción antideslizante, control electrónico de cambio) y, por lo tanto, una integración en el sistema total del vehículo.

Procesamiento de datos del sistema EDC

Señales de entrada

Los sensores constituyen junto con los actuadores los intermediarios entre el vehículo y la unidad de control UCE. Las señales de los sensores son conducidas a una o varias unidades de control, a través de circuitos de protección y, dado el caso, a través de convertidores de señal y amplificadores:

- Las señales de entrada analógicas (ejemplo: la que manda el caudalimetro o medidor de caudal de aire aspirado, la presión del turbo, la temperatura del motor etc.) son transformadas por un convertidor analógico/digital (A/D) en el microprocesador de la unidad de control, convirtiendolas en valores digitales.

- Las señales de entrada digitales (ejemplo: señales de conmutación como la conexión/desconexión de un elemento o señales de sensores digitales como impulsos de revoluciones de un sensor Hall) pueden elaborarse directamente por el microprocesador.

- Las señales de entrada pulsatorias de sensores inductivas con informaciones sobre el numero de revoluciones y la marca de referencia, son procesadas en una parte del circuito de la unidad de control, para suprimir impulsos parasitos, y son transformadas en una señal rectangular.

Según el nivel de integración, el procesamiento de la señal puede realizarse parcialmente o también totalmente en el sensor.

Preparación de señales

Las señales de entrada se limitan, con circuitos de protección, a niveles de tensión admisibles. La señal se filtra y se libera ampliamente de señales perturbadoras superpuestas, y se adapta por amplificación a la tensión de entrada de la unidad de control.

Procesamiento de señales en la unidad de control

Los microprocesadores en la unidad de control elaboran las señales de entrada, casi siempre de forma digital. Necesitan para ello un programa que esta almacenado en una memoria de valor fijo (ROM o Flash-EPROM). Ademas existen una parte del programa que se adapta a las características del motor en particular (curvas características especificas del motor y campos característicos para el control del motor) almacenados en el Flash-EPROM. Los datos para el bloqueo electrónico de arranque, datos de adaptación y de fabricación, así como las posibles averías que se producen durante el servicio, se almacenan en una

memoria no volátil de escritura/lectura (EEPROM).

Debido al gran numero de variantes de motor y de equipamientos de los vehículos, las unidades de control están equipadas con una codificación de variantes. Mediante esta codificación se realiza, por parte del fabricante del vehículo o en un taller, una selección de los campos característicos almacenados en el Flash-EPROM, para poder satisfacer las funciones deseados de la variante del vehículo. Esta selección se almacena también en el EEPROM. Otras variantes de aparato están concebidas de tal forma que pueden programarse en el Flash-EPROM conjuntos completos de datos al final de la producción del vehículo. De esta forma se reduce la cantidad de tipos de unidades de control necesarios para el fabricante del vehículo.

Una memoria volátil de escritura/lectura (RAM) es necesaria para almacenar en memoria datos variables, como valores de calculo y valores de señal. La memoria RAM necesita para su funcionamiento un abastecimiento continuo de corriente. Al desconectar la unidad de control por el interruptor de encendido o al desenbornar la batería del vehículo, esta memoria pierde todos los datos almacenados. Los valores de adaptación (valores aprendidos sobre estados del motor y de servicio) tienen que determinarse de nuevo en este caso, tras conectar otra vez la unidad de control. Para evitar este efecto, los valores de adaptación necesarios se almacenan en el EEPROM, en lugar de en una memoria RAM.

Señales de salida

Los microprocesadores controlan con las señales de salida etapas finales que normalmente suministran suficiente potencia para la conexión directa de los elementos de ajuste (actuadores). Las etapas finales están protegidas contra cortocircuitos a masa o a tensión de batería, así como contra la destrucción debida a la destrucción debida a una sobrecarga eléctrica. Estas averías, así como cables interrumpidos, son reconocidas por las etapas finales y son retransmitidas al microprocesador. Adicionalmente se transmiten algunas señales de salida, a través de interfaces, a otros sistemas.

SISTEMAS DE INYECCIÓN DIESEL, BOSCH

M, MW, A, P, ZWM, CW: son bombas de inyección en linea de tamaño constructivo ascendente.

PF: bombas de inyección individuales.

VE: bombas de inyección rotativas de émbolo axial.

VR: bombas de inyección rotativas de émbolos radiales.

UPS: unidad de bomba-tubería-inyector.

UIS: unidad de bomba-inyector.

CR: Common Rail.

Para vehículos de gran tamaño como locomotoras barcos y vehículos industriales se utilizan motores diesel alimentados con sistemas de inyección regulados mecánicamente. Mientras que para turismos y también vehículos industriales los sistemas de inyección se regulan electrónicamente por una regulación electrónica diesel (EDC).

Propiedades y datos característicos de los sistemas de inyección diesel.



Tipo de regulación: mecánicamente; e electrónicamente; em electrómecánicamente; MV electroválvula.

DI: inyección directa; IDI: inyección indirecta. VE: inyección previa; NE: inyección posterior. 2) UIS unidad de bomba-inyector para vehículos industriales; 3) UIS para turismos; 3a) con dos unidades de control es posible también número mayor de cilindros; 4) UPS unidad de bomba-tubería-inyector para vehículos industriales y autobuses; 5) CR Common Rail 1ª generación para turismos y vehículos industriales ligeros; 5a) hasta 90º kW (cigüeñal) antes del PMS elegible libremente; 5b) hasta 5500 rpm en marcha con freno motor; 6) CR para vehículos industriales, autobuses y locomotoras diesel; 6a) hasta 30º kW antes del PMS.

Tipos de sistemas de inyección.

• Bombas de inyección en linea

Estas bombas disponen por cada cilindro del motor de un elemento de bombeo que consta de cilindro de bomba y de émbolo de bomba. El émbolo de bomba se mueve en la dirección de suministro por el árbol de levas accionado por el motor, y retrocede empujado por el muelle del émbolo.

Los elementos de bomba están dispuestos en linea. La carrera de émbolo es invariable. Para hacer posible una variación del caudal de suministro, existen en el émbolo aristas de mando inclinadas, de forma tal que al girar el émbolo mediante una varilla de regulación, resulte la carrera útil deseada. Entre la cámara de alta presión de bomba y el comienzo de la tubería de impulsión, existen válvulas de presión adicionales según las condiciones de inyección. Estas válvulas determinan un final de inyección exacto, evitan inyecciones ulteriores en el inyector y procuran un campo característico uniforme de bomba.

Bomba de inyección en linea estándar PE

El comienzo de suministro queda determinado por un taladro de aspiración que se cierra por la arista superior del émbolo. Una arista de mando dispuesta de forma inclinada en el émbolo, que deja libre la abertura de aspiración, determina el caudal de inyección.

La posición de la varilla de regulación es controlada con un regulador mecánico de fuerza centrifuga o con un mecanismo actuador eléctrico.

Bomba de inyección en linea con válvula de corredera

Esta bomba se distingue de una bomba de inyección en linea convencional, por una corredera que se desliza sobre el émbolo de la bomba mediante un eje actuador convencional, con lo cual puede modificarse la carrera previa, y con ello también el comienzo de suministro o de inyección. La posición de la válvula corredera se ajusta en función de diversas magnitudes influyentes. En comparación con la bomba de inyección en linea estándar PE, la bomba de inyección en linea con válvula de corredera tiene un grado de libertad de adaptación adicional.

• Bombas de inyección rotativas

Estas bombas tienen se sirven de un regulador de revoluciones mecánico para regular el caudal de inyección así como de un regulador hidráulico para variar el avance de inyección. En bombas rotativas controladas electrónicamente se sustituyen los elementos mecánicos por actuadores electrónicos. Las bombas rotativas solo tienen un elemento de bombeo de alta presión para todos los cilindros.

Bomba de inyección rotativa de émbolo axial.

Esta bomba consta de una bomba de aletas que aspira combustible del deposito y lo suministra al interior de la cámara de bomba. Un émbolo distribuidor central que gira mediante un disco de levas, asume la generación de presión y la distribución a los diversos cilindros. Durante una vuelta del eje de accionamiento, el embolo realiza tantas carreras como cilindros del motor a de abastecer. Los resaltes de leva en el lado inferior del disco de leva se deslizan sobre los rodillos del anillo de rodillos y originan así en el émbolo distribuidor un movimiento de elevación adicional al movimiento de giro.

En la bomba rotativa convencional de émbolo axial VE con regulador mecánico de revoluciones por fuerza centrifuga, o con mecanismo actuador regulado electrónicamente, existe una corredera de regulación que determina la carrera útil y dosifica el caudal de inyección. El comienzo de suministro de la bomba puede regularse mediante un anillo de rodillos (variador de avance). En la bomba rotativa de émbolo axial controlada por electroválvula, existe una electroválvula de alta presión controlada electrónicamente, que dosifica el caudal de inyección, en lugar de la corredera de inyección. Las señales de control y regulación son procesadas en dos unidades de control electrónicas ECU (unidad de control de bomba y unidad de control de motor). El número de revoluciones es regulado mediante la activación apropiada del elemento actuador.

Bomba de inyección rotativa de émbolos radiales

Esta bomba se caracteriza por utilizar émbolos radiales para generar presión. Pueden ser dos o cuatro émbolos radiales que son accionados por un anillo de levas. Una electroválvula de alta presión dosifica el caudal de inyección. El comienzo de la inyección se regula mediante el giro del anillo de levas, con el variador de avance. Igual que en la bomba de émbolo axial controlada por electroválvula, todas las señales de control y regulación se procesan en dos unidades de control electrónicas ECU (unidad de control de bomba y unidad de control de motor). Mediante la activación apropiada del elemento actuador se regula el número de revoluciones.

• Bombas de inyección individuales

Bombas de inyección individuales PF

Estas bombas (aplicadas en motores pequeños, locomotoras diesel, motores navales y maquinaria de construcción) no tienen árbol de levas propio, pero corresponden sin embargo en su funcionamiento a la bomba de inyección en linea PE. En motores grandes, el regulador mecánico-hidráulico o electrónico esta adosado directamente al cuerpo del motor. La regulación del caudal determinada por el se transmite mediante un varillaje integrado en el motor. Las levas de accionamiento para las diversas bombas de inyección PF, se encuentran sobre el árbol de levas correspondiente al control de válvulas del motor. Por este motivo no es posible la variación del avance mediante un giro del árbol de levas. Aquí puede conseguirse un ángulo de variación de algunos grados mediante la regulación de un elemento intermedio (por ejemplo situando un balancín entre el árbol de levas y el impulsor de rodillo). Las bombas de inyección individuales son apropiadas también para el funcionamiento con aceites pesados viscosos.

Unidad bomba-inyector UIS

La bomba de inyección y el inyector constituyen una unidad. Por cada cilindro del motor se monta una unidad en la culata que es accionada bien directamente mediante un empujador, o indirectamente mediante balancín, por parte del árbol de levas del motor.

Debido a la supresión de las tuberías de alta presión, es posible una presión de inyección esencialmente mayor (hasta 2000 bar) que en las bombas de inyección en linea y rotativas. Con esta elevada presión de inyección y mediante la regulación electrónica por campo característico del comienzo de inyección y de la duración de inyección (o caudal de inyección), es posible una reducción destacada de las emisiones contaminantes del motor diesel.

Unidad bomba-tubería-inyector UPS

Este sistema trabaja según el mismo procedimiento que la unidad de bomba-inyector. Se trata aquí de un sistema de inyección de alta presión estructurado modularmente. Contrariamente a la unidad bomba-inyector, el inyector y la bomba están unidos por una tubería corta de inyección. El sistema UPS dispone de una unidad de inyección por cada cilindro del motor, la cual es accionada por el árbol de levas del motor.

Una regulación electrónica por campo característico del comienzo de inyección y de la duración de inyección (o caudal de inyección) aporta una reducción destacada de las emisiones contaminantes del motor diesel. En combinación con la electro-válvula de conmutación rápida, accionada electrónicamente, se determina la correspondiente característica de cada proceso de inyección en particular.

• Sistema de inyección de acumulador

Common Rail CR

En la inyección de acumulador "Common Rail" se realizan por separado la generación de presión y la inyección. La presión de inyección se genera independientemente del régimen del motor y del caudal de inyección y esta a disposición en el "Rail" (acumulador). El momento y el caudal de inyección se calculan en la unidad de control electrónica ECU y se realizan por el inyector en cada cilindro del motor, mediante el control de una electroválvula.
